Arduino CNC Controller

Versi 1.0 Beta
Perbarui waktu August 7, 2025
kategori Alat utilitas
ukuran 3.75MB

Tentang aplikasi ini

Pengontrol untuk membuat pabrik CNC menggunakan arduino mega dan pabrik manual melalui USB

Aplikasi ini adalah pengontrol untuk membuat pabrik CNC (Kontrol Numerik Komputer).

Anda dapat membuat pabrik CNC Anda sendiri, menggunakan perangkat Android Tablet/Seluler/PC dengan Android-X86, dan menghubungkannya ke papan Arduino Mega 2560 R3 melalui port USB. Arduino Mega Control 3 Stepper Motors yang menggerakkan pabrik manual, dan akhirnya Anda mendapatkan pabrik CNC.

Secara teoritis Anda juga dapat menggunakan kotak TV Android, tetapi harus menyertakan paket perpustakaan USB Host dan 2 perangkat yang saya uji kotak TV Android dengan Android versi 4.0 dan 4.2.2 produsen yang tidak termasuk.

Perangkat Android harus memiliki port host USB OTG untuk terhubung ke "Arduino Mega 2560 R3", dan Anda memerlukan kabel USB OTG.

Aplikasi ini dirancang untuk tablet berbiaya rendah dengan Android 4.0 dan harus memiliki resolusi minimum 800x480 piksel. Bekerja pada tablet hanya 1 inti, tetapi sebenarnya jika tablet lebih cepat bergerak lebih cepat, jadi disarankan yang memiliki 4 core.

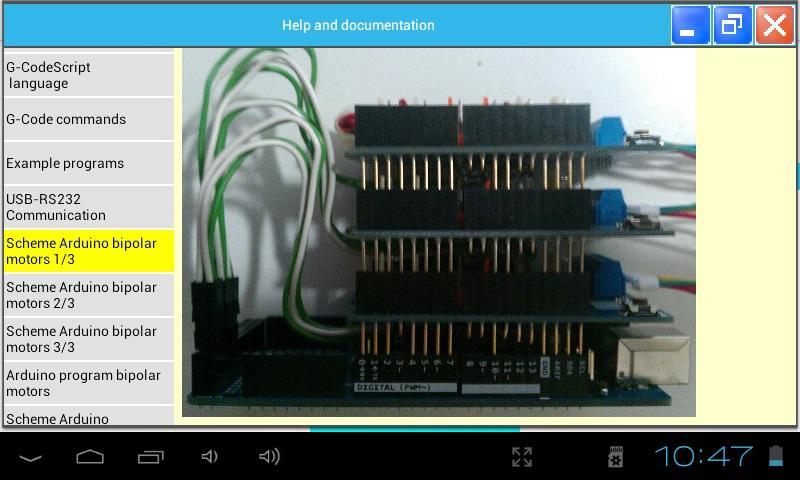

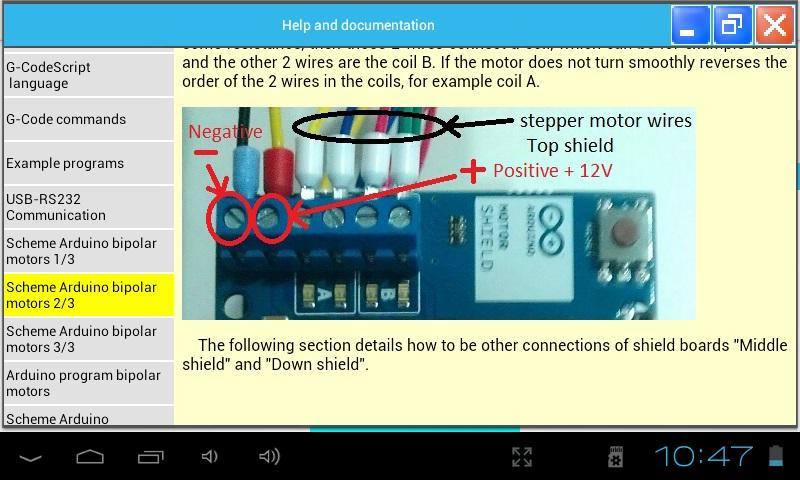

Ada jendela "Bantuan dan Dokumentasi" di dalam aplikasi yang menjelaskan prosesnya (Anda juga dapat mengunduh bantuan ini dalam format PDF di situs web proyek http://sourceforge.net/projects/arduinocnccontroller/files). Memiliki instruksi tentang cara menghubungkan Arduino, Anda dapat menggunakan 3 standar "Arduino Motor Shield R3" untuk mengontrol 3 motor stepper bipolar. Ada juga contoh untuk menghubungkan 3 motor stepper unipolar menggunakan 3 standar "Arduino Motor Shield R3". Dan ada contoh ketiga dari desain papan perisai tanpa standar untuk motor stepper unipolar dengan programnya. Ada tautan ke program CAD/CAM dan situs lainnya.

Aplikasi ini dapat dijalankan dalam mode virtual, hanya dengan perangkat Android, tanpa terhubung ke mesin penggilingan, sehingga Anda dapat berlatih dan memahami bahwa operasi mereka didasarkan.

Perlu dicatat bahwa versi beta jadi mungkin memiliki kesalahan.

Apa yang baru dalam versi 1.0 versi terbaru

Terakhir diperbarui pada 20 Agustus 2015 di jendela "Pengaturan" menghilang di lapangan "jeda (milidetik) untuk memperbarui informasi layar" (lihat komentar tentang "Bantuan dan Dokumentasi"). Secara internal aplikasi secara otomatis menyinkronkan 2 utas. Jadi untuk pengguna aplikasi berjalan dalam bentuk yang lebih benar, dan respons lebih cepat saat menyentuh layar.

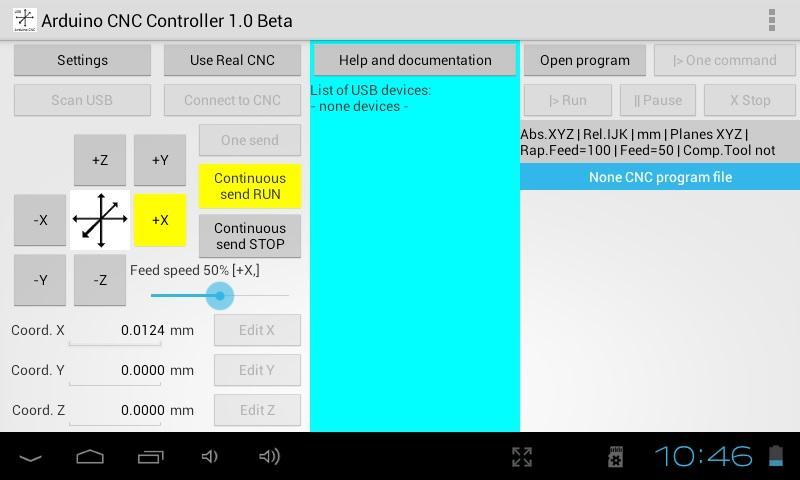

tangkapan layar
